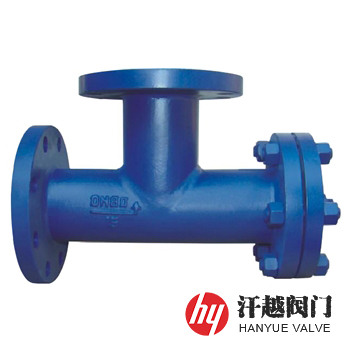

正折流式T型過濾器是一種適合安裝在介質流向有90°變化處的泵、壓縮機的入口或流量計前的管道上，以保護此類設備或儀表的正折流式T型法蘭連接過濾器，其同心大小頭濾芯依靠濾筒母材鋼板的張力卡接在卡槽與法蘭蓋之間，這樣流體從三通殼體的主管口流入后，經安裝在濾筒內的絲網將固體顆粒截留在濾芯內，而干凈的濾料則能穿過網眼從支管端流出，進入下一道工序。該T型過濾器是以網孔基本尺寸為0.63mm，金屬絲直徑為0.224mm，篩分面積為54%的30目/英寸的不銹鋼絲網作為標準網，網目的大小也可以根據用戶需要選定，濾網規格及其技術要求按GB/T 5330的規定。本產品常用型號有ST14M-H1.0、ST14M-H1.6、ST14M-H2.5、ST14M-H4.0、ST14M-A150、ST14M-A300等。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 等徑三通 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 接 管 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 連接墊片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 法 蘭 蓋 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 7 | 排污堵頭 | 304 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 液壓試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
| 法蘭標準 | HG/T 20592、HG/T 20615、ASME B16.5、ANSI B16.5等 | |||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
| 濾網目數 | 2目 ~ 600目 | |||||
| 工作溫度 | 碳鋼-20℃~400℃、低合金鋼-40℃~400℃、不銹鋼-196℃~400℃ | |||||
| 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸/mm | |||||
| D | L | L1 | L2 | H | I | ||
| 150 (PN20) | 2 | 60.3 | 305 | 528 | 139 | 139 | 16 |
| 2 ? | 76.1 | 344 | 594 | 157 | 157 | 25 | |
| 3 | 88.9 | 376 | 652 | 171 | 171 | 30 | |
| 4 | 114.3 | 455 | 758 | 209 | 209 | 40 | |
| 5 | 139.7 | 500 | 840 | 230 | 230 | 45 | |
| 6 | 168.3 | 542 | 930 | 250 | 250 | 55 | |
| 8 | 219.1 | 634 | 1108 | 294 | 294 | 70 | |
| 10 | 273 | 743 | 1310 | 345 | 345 | 90 | |
| 12 | 323.9 | 848 | 1512 | 396 | 396 | 105 | |
| 14 | 355.6 | 911 | 1632 | 426 | 426 | 120 | |
| 16 | 406.4 | 1032 | 1840 | 485 | 485 | 140 | |
| 20 | 508 | 1193 | 2208 | 574 | 574 | 230 | |
| 24 | 610 | 1324 | 2454 | 637 | 637 | 250 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
