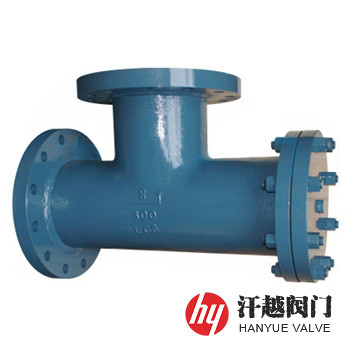

磁性T型過濾器是一種將強磁元件做成的多根磁棒固定在法蘭蓋上，并插入濾網內，放置在三通殼體的入口和出口之間，從而使它不僅能阻擋不同粒徑的非金屬固體顆粒，而且能吸附粒度更小的鐵性雜質的T型磁性過濾器，其按介質流向分為正折流式和直流式兩種，當物料從入口端進入，流經放有磁力棒的濾網時，其中大于網孔尺寸的堵塞物會被攔截在濾網內，而粒徑更小的含鐵微粒則會受到磁力棒的吸引，被吸附在磁棒表面，從而保護管線上的設備和儀表免受磨損和堵塞，同時保障了物料的清潔度。本產品特適用于濾除介質中帶磁性的物質，能夠使鐵屑、鐵粉、鐵銹等金屬小顆粒得到有效的吸附，具有磁力強，除鐵功能好，濾筒拆裝、清洗方便等優點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 三 通 | 20# | 304 | 304L | 316 | 316L |
| 2 | 濾 座 | Q235B | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 7 | 排污堵頭 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008 | ||||
| 過濾精度 | 20μm ~ 16000μm | ||||

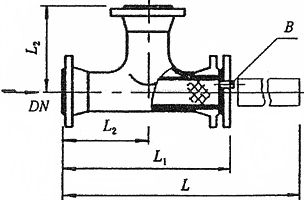

| 公稱壓力 PN | 公稱直徑 DN | 安裝尺寸/mm | 排污口 B | 有效過濾 面積/m2 | ||
| L | L1 | L2 | ||||
| 20 (Class150) 50 (Class300) | 50 | 457/472 | 277/292 | 128/134 | R? | 0.0066 |
| 65 | 530/545 | 316/331 | 146/152 | R? | 0.0101 | |
| 80 | 568/591 | 337.5/360.5 | 156/165 | R? | 0.0138 | |
| 100 | 648/676 | 388/416 | 181/191 | R? | 0.0187 | |
| 150 | 842/871 | 491.5/521 | 232/241 | R? | 0.0388 | |
| 200 | 1031/1062 | 591/621.5 | 280/289 | R? | 0.0630 | |
| 250 | 1169/1216 | 668.5/716 | 318/333 | R? | 0.0960 | |
| 300 | 1370/1421 | 768/821 | 368/384 | R? | 0.1340 | |
| 350 | 1585/1650 | 847/898 | 406/422 | R? | 0.1240 | |
| 400 | 1690/1765 | 901/960 | 432/451 | R? | 0.1620 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
