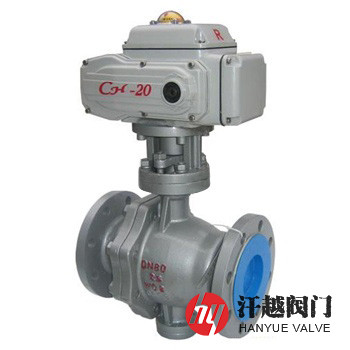

電動固定球閥產品概述

電動固定球閥借助角行程電動裝置在閥桿上端施加相應的力矩并傳遞給球體，從而使球形體通孔與閥體通道中線重合或垂直，來完成閥門的啟閉動作，其采用固定球結構形式，圓球安裝在上下閥桿上，不能產生水平位移，開啟力矩小，適用于高壓和大直徑的閥門，它有彈性密封副和金屬密封副兩種，其中前者一般只作全開或全關使用，而后者不僅能實現物料的截斷和開放，還能調整開度調節介質流量。該閥可以遠程控制，也可就地操作，其中遠程控制是指在調度室和站控室通過SCADA系統人機界面來操控，而就地操作則是工人在現場進行手動和電動操作。本產品電動執行機構有普通開關型、調節型、戶外型、隔爆型、整體型等，也可根據需要采用組合型式。

電動固定球閥部件材料

電動固定球閥性能規范

電動固定球閥主要尺寸

電動固定球閥結構圖
