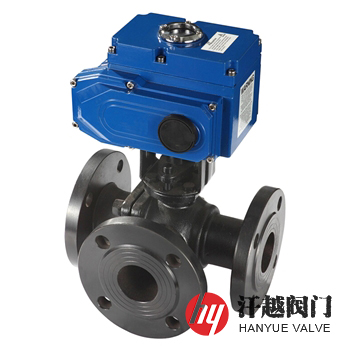

電動三通球閥由閥體、閥蓋、閥座、球體、閥桿、支架和電動執行機構及附件等組成，其閥體上設有三個與閥腔相互聯通的通道，閥腔內裝有閥座，并在它的正中間放置有帶閥桿的兩通孔或三通孔球體，閥桿上端穿過閥蓋與安裝在支架上相應行程的電裝傳動連接，并帶動球體經90°、120°、135°或180°回轉動作來達到對管道內介質的分配或改變流向的目的。
電動三通球閥根據閥門流道結構形式的不同，分為Y型、L型和T型三種，以滿足各種工況對介質不同流向的控制要求，其中L型和Y型主要用于管路中介質流動方向的切換，而T型則適合管路介質的分流、合流及流向的切換。本產品電動裝置使用電能作為動力來驅動閥桿帶動球體動作，用以控制物料的流動方向以實現一進一出、一進二出(分流)及二進一出(合流)等。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 電動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或按訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
| 電源電壓 | 單相220V、三相380V、遠程DC24V (50Hz) | ||||
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | L1 | L | L1 | ||||
| 16 | 25 | 180 | 90 | 16 | 100 | 320 | 160 |
| 32 | 200 | 100 | 125 | 380 | 190 | ||
| 40 | 220 | 110 | 150 | 440 | 220 | ||
| 50 | 240 | 120 | 200 | 550 | 275 | ||
| 65 | 260 | 130 | 250 | 670 | 335 | ||
| 80 | 280 | 140 | 300 | 720 | 425 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品按結構型式分為L型、T型和Y型三種，常用型號有Q944F、Q944H、Q944Y、Q949F、Q949H、Q949Y、Q945F、Q945H、Q945Y、Q948F、Q948H、Q948Y、Q942F、Q942H、Q942Y等，電動執行機構可選用精小型、多回轉型、部分回轉型等。
